Montage mit demselben Werkzeug wie Stahldraht – Gripples, Flaschenzüge und Spanner – doch von Hand zu knoten und schneidet nicht

. Folgen Sie diesen 5 Schritten oder laden Sie das vollständige Handbuch herunter. ⬇ Handbuch herunterladen (PDF)Schritte anzeigen

⬇ Descargar manual (PDF) Schritt für Schritt

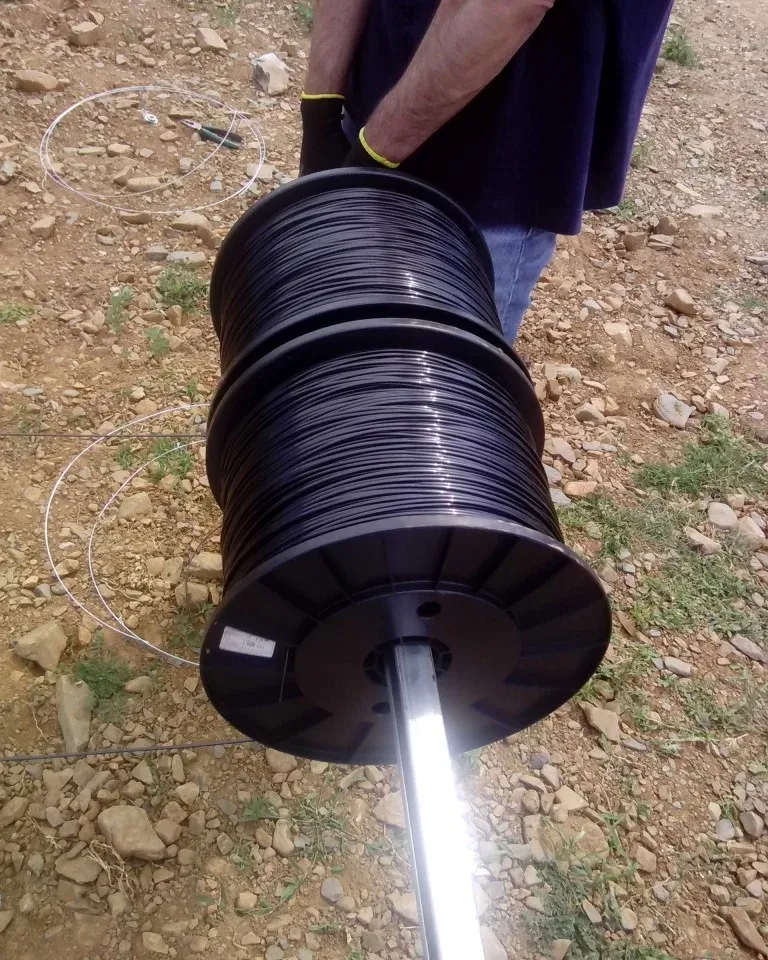

Desenrollado de una bobina de cable AGROPET en el campo

Certificación ISO 9001 e ISO 14001 — Bureau Veritas

Paso a paso

Spule abwickeln

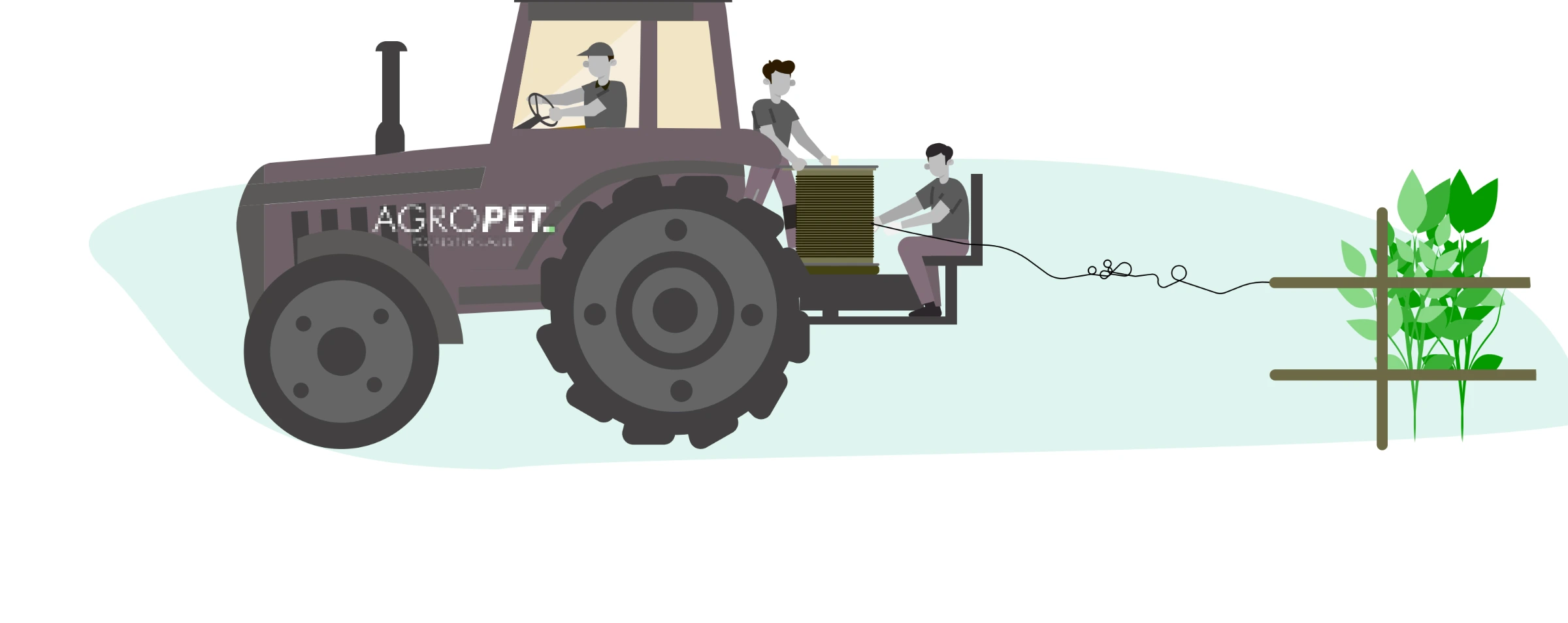

Diagrama: desenrollar las bobinas con un portapalés de tractor

4 Spulen gleichzeitig

abwickeln. Den Wickel nicht kräftig schütteln. Kommt zu viel Kabel heraus, langsam zurückwickeln, um die Spannung wiederherzustellen..

Hat der Betonpfahl scharfe Kanten, diese leicht abschlagen, um das Kabel nicht zu beschädigen.
Si sale exceso de cable, reenróllalo despacio para recuperar la tensión.
Auf 1 % spannen

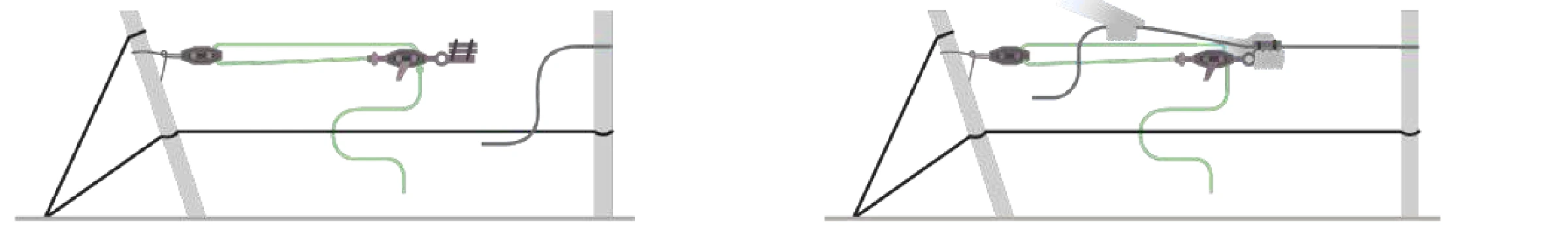

Diagrama: tensado de AGROPET con poleas (trócola) entre dos postes

1 % der Leitungslänge

: Bei einer 150-m-Linie 1,5 m spannen. Klemme öffnen, Draht zwischen die Platten legen und den Flaschenzug ziehen, bis beide Rollen in Kontakt kommen. Optimale Montagespannung: 1 % der Leitungslänge. Überschuss mit einem Knoten am Pfahl oder mit einem Spanner / Gripple® sichern.

Tensión óptima de instalación: 1 % de la línea.
An Endpfosten befestigen

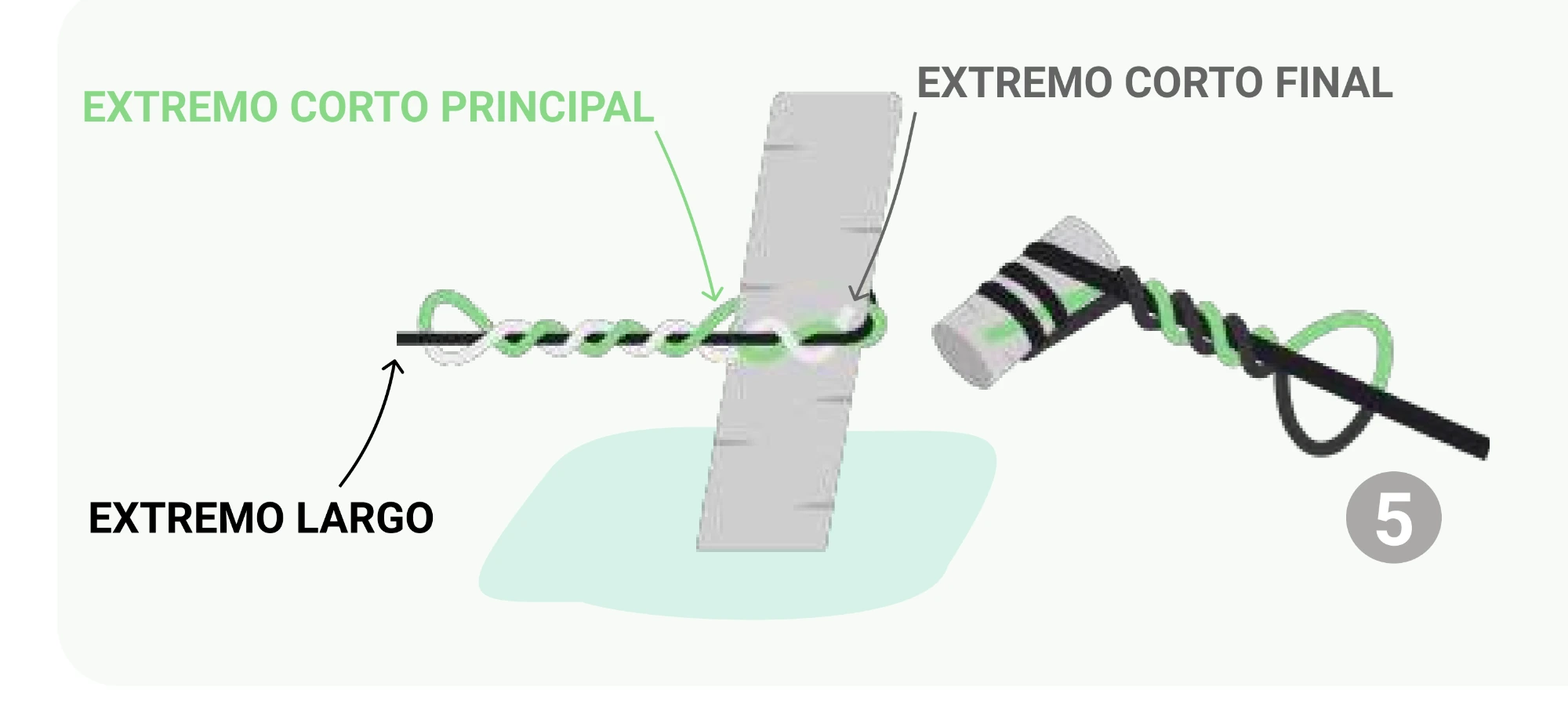

Diagrama del nudo: extremo corto principal, extremo corto final y extremo largo

1–1,5 m

Kabel für den Knoten: Kabel 2–3-mal um den Pfahl wickeln. 6–7 enge Spiralen des kurzen Endes über das lange Ende formen.

Schlaufe bilden und in entgegengesetzter Richtung weitere 6–7 Spiralen formen.
Abschlussende in das am Pfahl gesicherte Kabel einführen.
Haz un lazo y, trabajando en dirección opuesta, forma otras 6–7 espirales.
An Zwischenpfosten befestigen

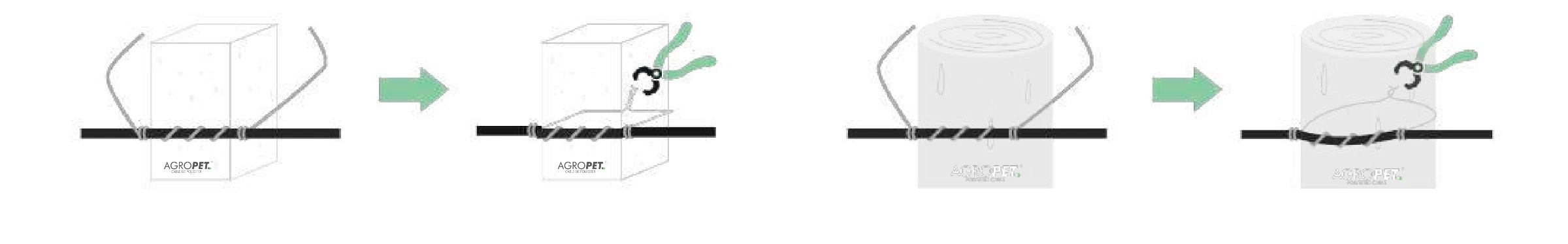

Diagrama: fijación de AGROPET en postes intermedios con alambre y tres bucles

drei Schlaufen

über den Pfostenrändern rahmen. Die Spiralen schützen das Kabel vor Kratzern. Die drei Schlaufen sichern das Kabel an Ort und Stelle.

Las espirales protegen al cable de los arañazos.

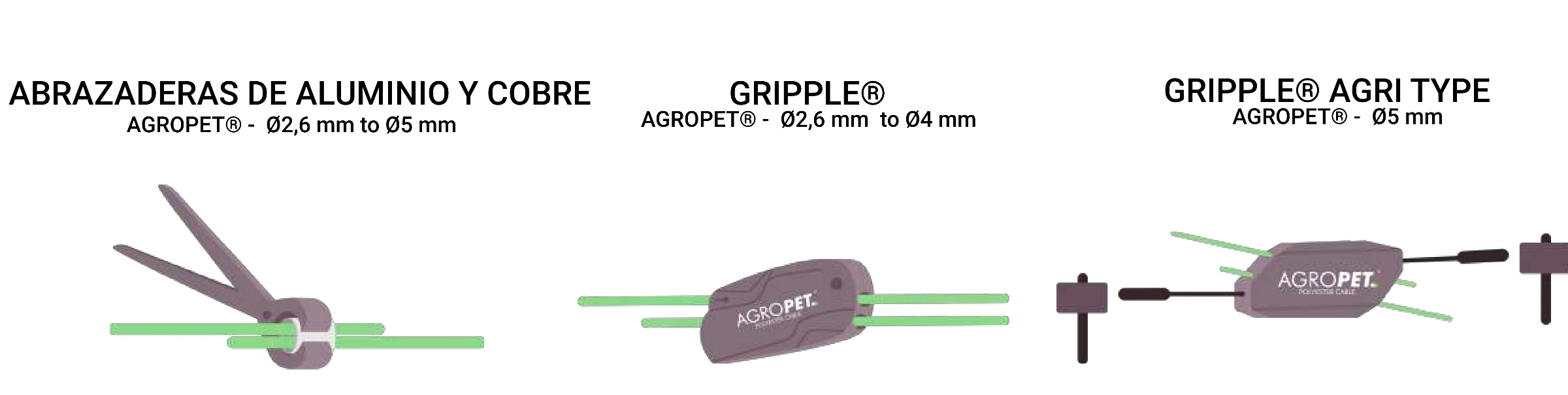

Verbinden und anschließen

Gripple®

verbinden. Zum Führen des Kabels durch die Pfosten: Nylonhaken oder Aluminiumklemmen verwenden.Kabel nicht direkt durch die Pfostenkerben führen.

Klemmen dem Durchmesser entsprechend anpassen; bei Bedarf mehrere verwenden.
Was Sie benötigen
Werkzeug für die Montage

Abwickler

Ein Stab oder ein Spulenabwickler. Mit einer Traktorpalettengabel können Sie bis zu 4 Spulen gleichzeitig abspulen.

Flaschenzug oder Spanner

Ein Spannflaschenzug oder ein Spanner, um die Linie auf 1 % Spannung zu bringen.

Gripple® oder Klemmen

Gripple® (Ø 2,6–4 mm), Gripple® Agri (Ø 5 mm) oder Aluminium- und Kupferklemmen (Ø 2,6–5 mm) zum Verbinden und Abschließen.

Nylonhaken

Zum Führen des Kabels durch Holz- und Betonpfosten ohne Reibung in den Kerben.

Vollständiges Handbuch

Alle Diagramme im offiziellen Handbuch

Abwickeln, Spannen mit Flaschenzug, Knoten, Befestigung an Zwischenpfosten und Verbindungen mit Gripple, Klemmen und Nylonhaken. Eine Seite antippen, um das vollständige Handbuch zu öffnen.
